小华半导体│面向数字电源应用的HC32F334开始批量供货

小华半导体推出面向AC/DC、DC/DC数字电源应用的HC32F334新品，广泛适用于通信与服务器电源、砖块电源、光伏微逆、直流充电桩电源模块、户用和工商业光储双向DC/DC电源等行业应用，现开始批量供货。

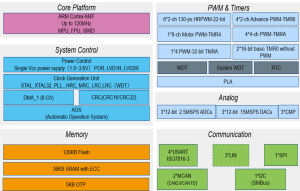

• 产品特性

- 120MHz Arm Cortex M4F内核, 集成FPU- 128kB FLASH, 36kB RAM, 5kB OTP- 6*2路130-ps高精度PWM, 36路普通PWM- HRPWM模块具有灵活的发波功能, 满足各种数字电源方案发波和控制需求- PWM模块支持捕获和QEP功能- 8路DMA, 带Link-list- 集成16个可编程逻辑单元PLA- 集成3个12-bit 2.5MSPS ADC，支持高达22路- 集成3个15MSPS DAC, 3个比较器- 4*USART，1*SPI，1*I2C，3*LIN，2*CAN- 集成CRC16/32- 工作环境温度：-40~105度- 封装形式：LQFP64，LQFP48，QFN48，QFN32更多产品特性信息，请参考官网HC32F334产品特点介绍。

• 参考方案

在充分考虑了不同电源拓扑的个性化发波需求，并结合以头部客户为代表的业内专家反馈的基础上，HC32F334产品针对电源应用做了不少功能优化。为加快客户的设计和上市时间，公司基于HC32F334产品现已发布光伏微逆和数字电源LLC等多款电源行业应用方案，期待您一起加入探索HC32F334的优化功能。相应参考方案和典型实验结果请参考官网电源应用版块。

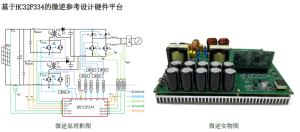

1.基于HC32F334的微逆参考设计硬件平台

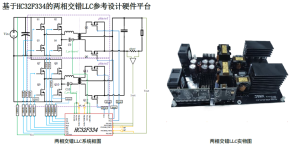

2.基于HC32F334的LLC参考设计硬件平台

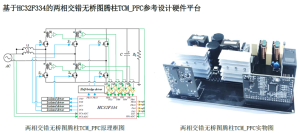

3.基于HC32F334的TCM_PFC参考设计硬件平台

• 产品选型表

HC32F334系列共8个型号，具体产品信息如下图所示。

产品型号注1	主频 (MHz)	内核	Code Flash (KB)	SRAM (KB)	GPIO#	工作电压 (V)	DMA注2 (unit*ch)	通用定时器	实时时钟	HRPWM	PWM总通道数	USART/UART	I2C	SPI	CAN (含FD)	ADC注2 12bit (unit*ch)	ADC总通道数注2	DAC注2 12bit (ch)	Vcomp	工作温度 Ta	封装形式
HC32F334F8UI-QFN32TR	120	M4	64	36	27	1.8~3.6	1*8ch	12	1	3*2ch, 130-ps	25ch	4	1	1	2	3*9ch	9ch	1*3ch	3	-40~105	QFN32
HC32F334FAUI-QFN32TR	120	M4	128	36	27	1.8~3.6	1*8ch	12	1	3*2ch, 130-ps	25ch	4	1	1	2	3*9ch	9ch	1*3ch	3	-40~105	QFN32
HC32F334J8TI-LQ48	120	M4	64	36	39	1.8~3.6	1*8ch	12	1	4*2ch, 130-ps	33ch	4	1	1	2	3*16ch	16ch	1*3ch	3	-40~105	LQFP48
HC32F334J8UI-ZFN48TR	120	M4	64	36	39	1.8~3.6	1*8ch	12	1	4*2ch, 130-ps	33ch	4	1	1	2	3*16ch	16ch	1*3ch	3	-40~105	QFN48
HC32F334JATI-LQ48	120	M4	128	36	39	1.8~3.6	1*8ch	12	1	4*2ch, 130-ps	33ch	4	1	1	2	3*16ch	16ch	1*3ch	3	-40~105	LQFP48
HC32F334JAUI-ZFN48TR	120	M4	128	36	39	1.8~3.6	1*8ch	12	1	4*2ch, 130-ps	33ch	4	1	1	2	3*16ch	16ch	1*3ch	3	-40~105	QFN48
HC32F334K8TI-LQFP64	120	M4	64	36	53	1.8~3.6	1*8ch	12	1	6*2ch, 130-ps	36ch	4	1	1	2	3*22ch	22ch	1*3ch	3	-40~105	LQFP64
HC32F334KATI-LQFP64	120	M4	128	36	53	1.8~3.6	1*8ch	12	1	6*2ch, 130-ps	36ch	4	1	1	2	3*22ch	22ch	1*3ch	3	-40~105	LQFP64
